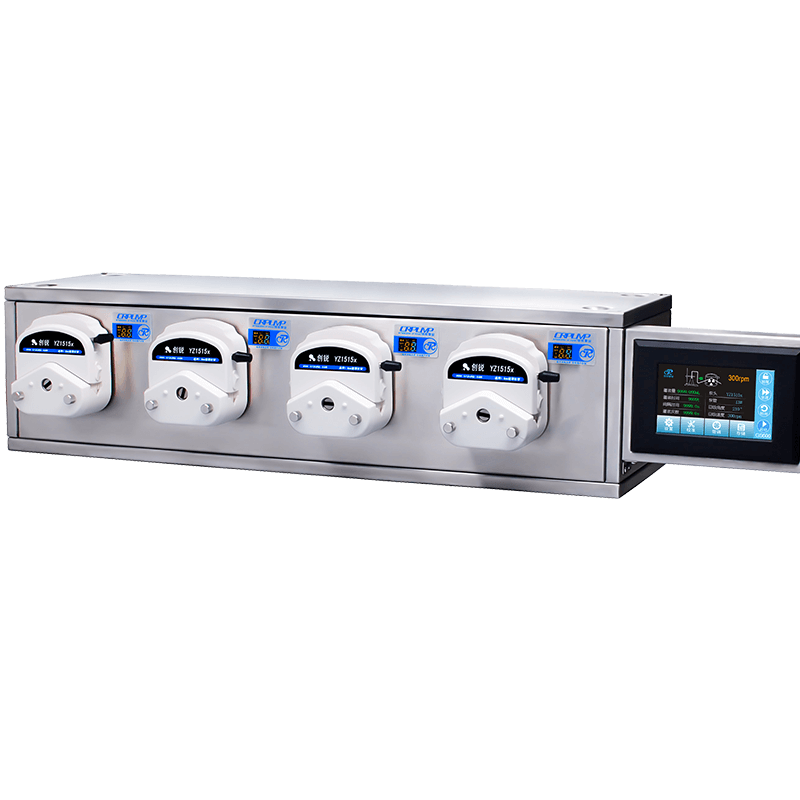

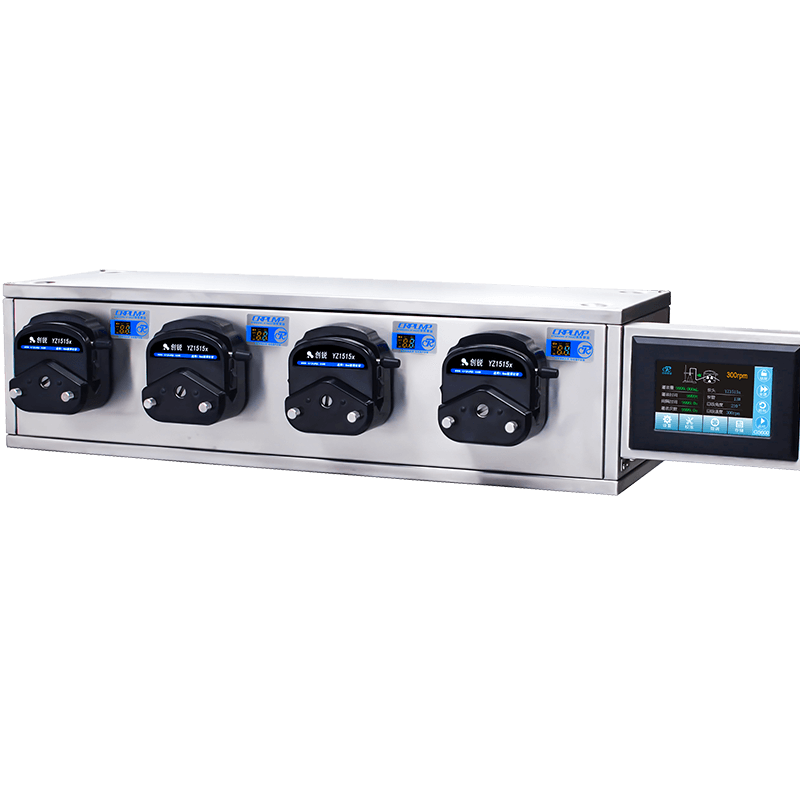

Kvalitní průmyslový 4 kanálový peristaltický dávkovač GS600 pro plnění a transfer až 4 různých kapalin najednou s flowratem od 42ml/min x4 po 2280ml/min x4, tedy v součtu až 9120ml/min.
Dávkovač GS600 je ovládán skrze průmyslový dotykový displej o velikosti 4.3″ a lze ovládat každý kanál zvlášť. Přesnost dávkování je vysoká – 99.5%. Dávkovač je kompletně z kvalitního potravinářského nerezu 304S, osadit jej lze hlavami YZ1515 (standard) nebo YZ2515X. Unikum tohoto peristaltického dávkovače spočívá v jeho modularitě. Dávkovač lze rozšířit až na 4 jednotky (16 hlav) a ty lze ovládat jednou řídící jednotkou. Kanály se pak ovládají po 4. Tedy lze zvolit 4 hodnoty průtoku/dávky pro 16 hlav (4+4+4+4). Peristatlický dávkovač GS600 umožňuje uložení až 18 hodnot do paměti, připojení nožního pedálu či dálkového ovládání. Nechybí ani možnost kalibrace.
Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat, pouze se silikonovou hadicí, kterou lze kdykoliv vyměnit či snadno vyčistit. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa).
Hlava pumpy | Hadice# | ID (mm) | OD( mm) | Rychlost( rpm ) | Flowrate ( ml/min) |
YZ1515 | 13# | 0.8 | 4.0 | 600 | 42 |
14# | 1.6 | 4.8 | 600 | 162 | |
19# | 2.4 | 5.6 | 600 | 306 | |
16# | 3.1 | 6.3 | 600 | 492 | |
25# | 4.8 | 8.0 | 600 | 1020 | |
17# | 6.4 | 9.6 | 600 | 1740 | |
18# | 7.9 | 11.1 | 600 | 2280 | |
YZ2515X | 15# | 4.8 | 9.6 | 600 | 1020 |
24# | 6.4 | 11.2 | 600 | 1740 |
Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice
Model | GS600 |
Rychlost | 0.1-600Rpm |
Objemové rozlišení | 0.01ml |
Čas (rozlišení) | 0.1s |
podtlakový úhel | 0-360 ° |
Přesnost plnění | ±0.5% |
Zobrazovací jednotka | 4.3″ barevné LCD průmyslové třídy, dotykové ovládání |
Nastavitelný objem | 0.001-9999.999ml |
Časový rozsah | 0.3-9999.99s |
Plnící Stop-Time | 0.3-9999.99s |
Typ motorů | Krokový motor |
IP certifikace | IP31 |
Start & Stop signál | Start & stop |
Tlak výstupu | Síla stěny: 0.86-1mm, tlak: 0.1MPa / Síla stěny: 1.6-2.4mm, tlak: 0.1-0.27MPa |
Napájení | AC220 ±10% 50Hz |
Rozměry jednotky | 870*210*186mm |
Hmotnost | 21.8kg |
Příkon | 50W / plnící jednotka |
Provozní teplota | 0-40°C |
Provozní vlhkost | 80% |
